2025-07-10
老式冲床普遍采用**脚踏开关+双手按钮**的操作方式,但仍存在重大安全隐患:
- 操作盲区:送料/取件时手部可能误入模区(每年超30%冲压事故因此发生)
- 机械故障:离合器/制动器失效时无法紧急制动
- 人为失误:疲劳操作时可能触发误动作

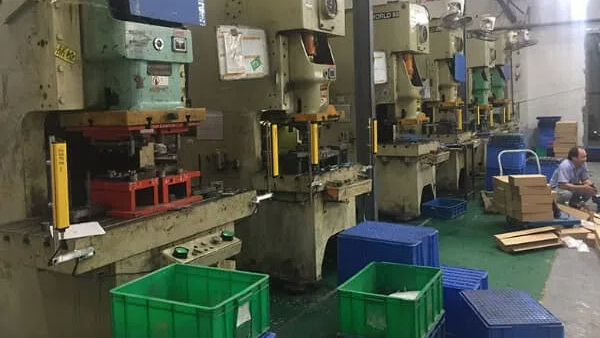

加装意普ESA系列安全光栅后,可实现:
✅ 手部进入危险区域时0.02秒急停
✅ 无需改造机床电路(独立安全回路)
✅ 符合GB27607-2011冲压设备安全标准
1. 风险区域测量
- 测量模口到操作位的水平距离(通常500-800mm)
- 确认光栅安装高度(一般离地750-1200mm)
2. 设备状态检查
- 测试制动器响应时间(应≤100ms)
- 检查机床急停回路是否有效
3. 光栅选型建议
- 10mm分辨率(可检测手指)
- 抗电磁干扰、抗震能力强
- IP67防护(抗油污铁屑)
步骤1:安装支架固定
- 在冲床工作台两侧焊接/螺栓固定L型支架
- 确保发射器与接收器轴线平行(偏差≤1°)
步骤2:光栅对光调试
- 接通24V电源后观察指示灯:
- 绿灯常亮:对光成功
- 红灯闪烁:需调整安装角度
- 使用激光对光仪精准校准(误差±0.5mm内)
步骤3:安全回路连接
- 方案A(不改造原电路):
光栅OSSD输出 → 新增安全继电器 → 切断主电机电源
- 方案B(接入控制系统):
光栅信号 → PLC急停输入 → 触发气动制动
步骤4:功能测试
- 用测试棒模拟手部进入:
- 必须立即停止滑块下行
- 复位前不能启动
- 连续触发100次验证稳定性
步骤5:人员培训
- 教导操作员不得绕过光栅
- 设置每月清洁镜片制度
- 张贴警示标识
1. 抗干扰强
- 内置EMC滤波器,抵抗变频器/焊机干扰
- 某汽车配件厂改造后误触发率降为0
2. 免维护设计
- 不锈钢外壳防铁屑刮伤
- 自诊断功能提前预警故障
3. 灵活拓展
- 可串联多组光栅保护大型机床
Q:老式机械冲床能改吗?
A:完全可以!ESA系列支持独立安全回路,无需改动原有电路。
Q:改造后影响生产效率吗?
A:光栅响应仅20ms,比机械制动快5倍,反而减少卡料停机。
给老式冲床加装意普ESA系列安全光栅,是兼顾安全与性价比的最佳选择。改造仅需1-2天,却能杜绝90%的断指事故。
意普ESA系列安全光栅:https://www.espeyp.com/list_6/204.html
